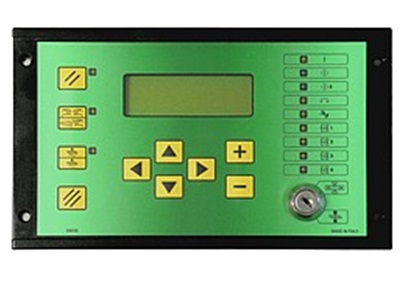

TE550

O TE550 é uma unidade de controle de soldagem baseada em microprocessador para soldadores por resistência. A função da unidade de controle de soldagem é gerenciar os componentes do soldador, em particular os diodos controlados que realizam o ajuste da corrente de soldagem.

A TE550 é uma unidade de controle de soldagem particularmente versátil, pois pode ser ajustada para diferentes tipos de soldadores; pode ser instalado não apenas em soldadores de projeção e local, mas também em soldadores de costura. Além disso, pode trabalhar com ajuste de potência: tanto em corrente constante quanto em energia constante (opcional). O número de entradas e saídas pode ser aumentado para melhor ajustar a unidade de controle de soldagem para máquinas automáticas. É possível armazenar até 250 programas de soldagem diferentes, 31 dos quais são recuperados diretamente de um dispositivo externo. Cada programa compreende vários parâmetros programáveis ​​que descrevem o ciclo de trabalho. Além do ciclo de soldagem simples de 4 estágios, a unidade de controle permite a execução de processos de elding com corrente de pré-soldagem, corrente de pós-soldagem, declive e pulsos.

Principais características:

  • Programação simplificada por meio de 6 teclas e um LCD alfanumérico retroiluminado.
  • Controle síncrono com diodos controlados, ajuste de corrente de controle de fase.
  • Armazenamento de 250 programas de soldagem, 31 recuperáveis ​​de fora.
  • Até 25 parâmetros programáveis ​​para cada programa.
  • Funções de declive, pulsos, pré-soldagem, pós-soldagem e ajuste dos tempos de soldagem em meios períodos.
  • Exibição da medição da corrente de soldagem RMS em kA e ângulo relativo de condução.
  • 3 modos de operação: padrão, corrente constante e energia constante.
  • Limites de corrente de soldagem ou ângulo de condução.
  • Função de duplo curso
  • Função de passo para compensar o desgaste dos eletrodos com curva programável.
  • Ciclo único e automático.
  • Função WELD e NO-WELD.
  • Ajuste do primeiro retardo de inserção.
  • Controle de 5 válvulas solenóides 24 VCC máx. 5 W com saída autoprotegida.
  • Autoajuste na frequência da rede 50/60 Hz.
  • Transmissão de dados serial por meio de portas RS232 ou RS485 isoladas opcionais.
  • Saída para válvula solenóide proporcional.
  • Tecla para selecionar o controle de pé ou controle bimanual.
  • Idiomas selecionáveis: italiano, inglês, francês, alemão, espanhol, húngaro, sueco ou português.
  • Possibilidade de atualização do firmware da unidade de controle através do software apropriado.
  • Interface CAN para opções futuras.
  • Ativação e controle do curativo dos eletrodos (opcional).
