TE101

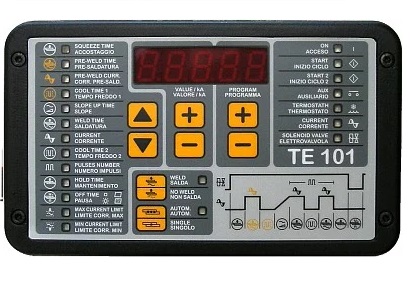

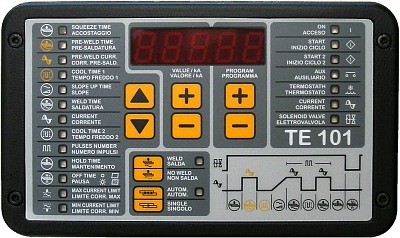

TE 101 é uma unidade de controle de soldagem por microprocessador para soldadores por resistência monofásicos.
É uma unidade de controle de soldagem particularmente versátil, pois pode ser usada em uma ampla gama de aplicações de soldagem, tanto em soldadores manuais (manuais e pneumáticos) quanto em sistemas de soldagem automáticos. O amperímetro integrado e a função de controle de limites da corrente de soldagem permitem um ajuste mais fácil e permitem a verificação da qualidade da soldagem.
Principais características:
- Acionamento por tiristor síncrono com controle de mudança de fase para ajuste da corrente de soldagem.
- Amperímetro integrado (valor RMS), 2 faixas selecionáveis (18-56 kA).
- Armazenamento de 99 programas de soldagem.
- Entradas para seleção externa de 31 programas ou 15 programas com controle de paridade.
- Ajuste dos tempos de soldagem em meios períodos.
- Funções de pré-soldagem, inclinação e pulso.
- Limites de controle de corrente de soldagem. Saída de sinalização de condição de erro e função para interromper a operação do soldador.
- Modo de operação simples e repetido. Função WELD / NO WELD.
- Função de compensação de corrente de soldagem para auxiliar a soldagem de chapas e hastes oxidadas.
- Possibilidade de conectar dois dispositivos independentes de início de ciclo usando diferentes programas de soldagem.
- Autoetain desabilitação para soldadores acionados manualmente.
- Ajuste do atraso da primeira mudança de fase. Ele permite o melhor equilíbrio da corrente da linha de máquina.
- O ajuste Cos φ permite otimizar a linearidade do ajuste atual.
- Saída de fim de ciclo para aplicações de automação.
- Entrada de proteção termostática.
- Autoajuste na frequência da rede 50/60 Hz.
- Controle da válvula solenóide 24 Vdc 7,2 W max com proteção contra curto-circuito.
- Interface RS 232 isolada opcional. Permite a conexão com impressora ou computador pessoal para registro de dados de produção.
